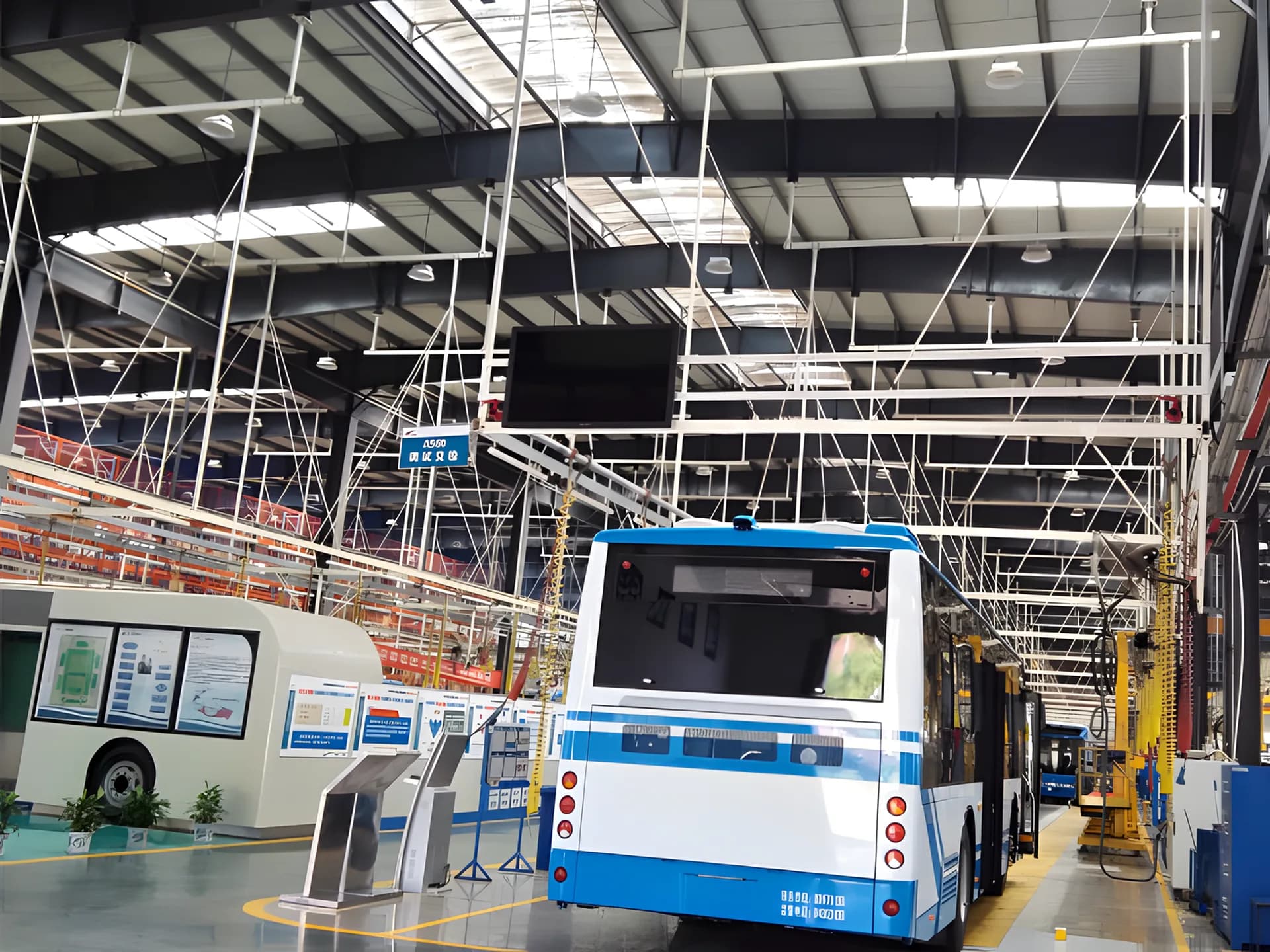

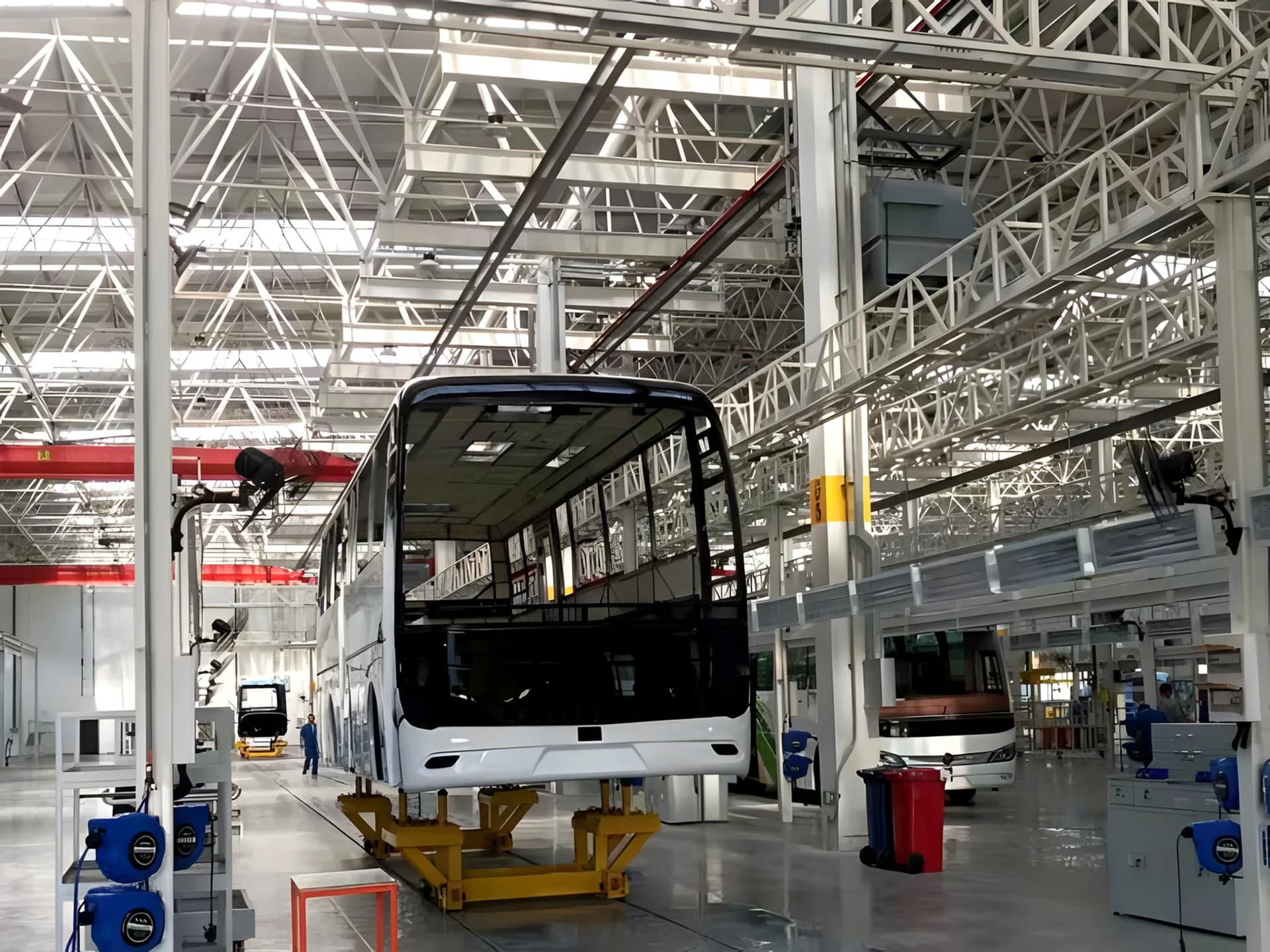

总装动力网架

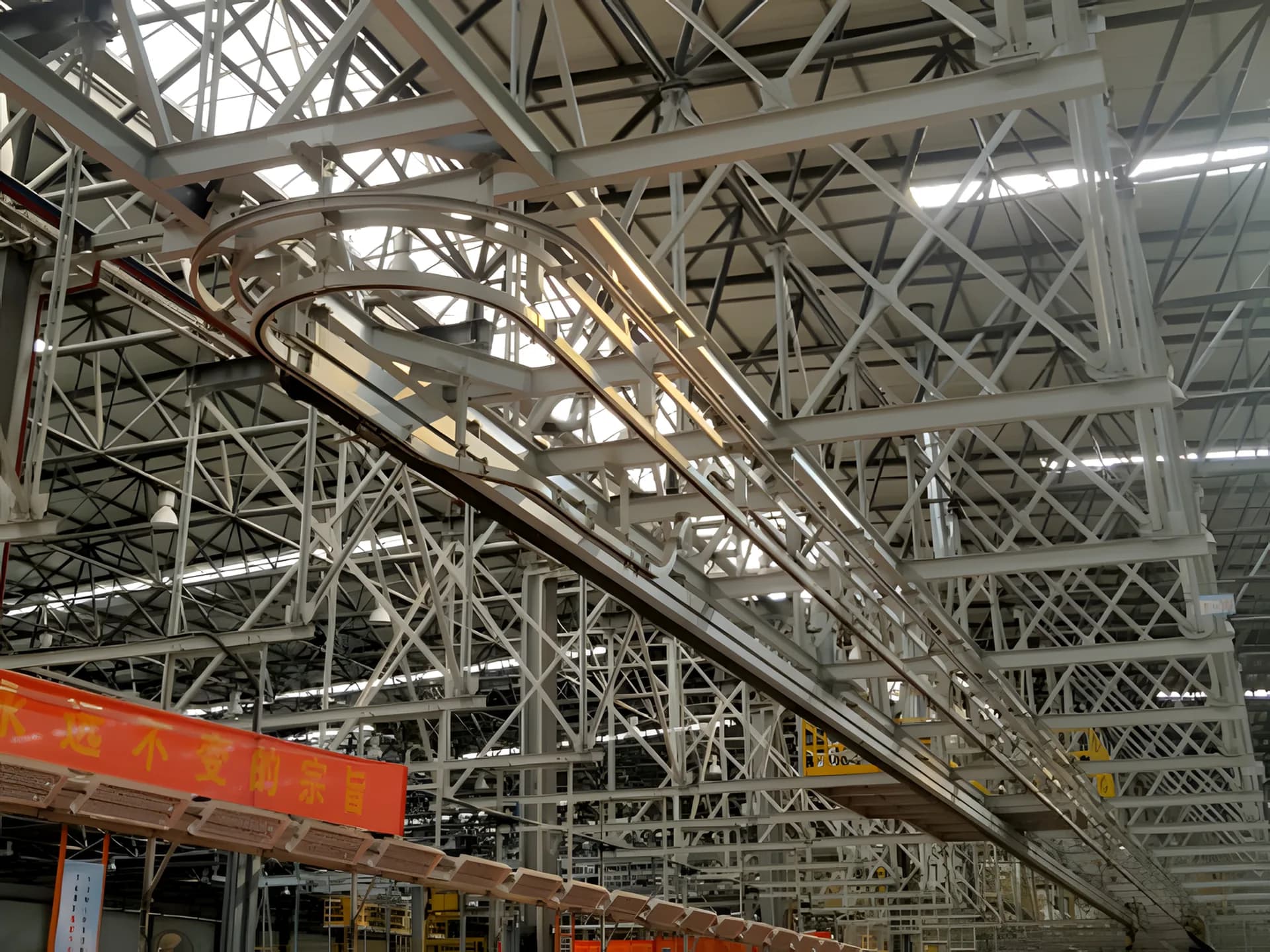

总装线动力网架立柱高度暂定3米，如甲方有特殊要求，立柱高度可以根据实际调整。根据厂房结构，网架可以采用立柱式或悬吊式。钢结构立柱采用厚壁方管，立柱下端与预埋件焊接，进行二次浇注。钢构上部采用桁架贯通，考虑压缩空气管道、线槽、照明、风扇等的安装。压缩空气系统主要由主管路和分支管路组成，分支管路下部连接气包，保证线体用气量。生产线两侧安装工位照明灯，采用飞利浦LED格栅灯，工业壁扇安装在钢构立柱上，每根立柱上安装一个工业壁扇，工业壁扇直径650mm。每个钢结构立柱侧面约1.5米高处布置电源箱。
